[컴퓨터 구조] 공통버스에 대한 제어

이 글은 www.youtube.com/watch?v=pUrzmOqsV58 보고 공부한 글입니다.





공통 버스에 대한 제어

공통 버스에서 각 레지스터마다 번호가 붙어있었다. 그 번호대로S2, S1, S0의 값이 나오면 된다.



ex) AR에서 나가는경우? ???<- AR인 부분을 찾아보면 된다.
즉, AR에서 공통버스로 데이터가 나가는 경우이다. = x1



공통버스의 입력은x1~x7까지 번호들 중S2~S0에 결과값으로 나와야 하니깐 인코더에 연결한다.

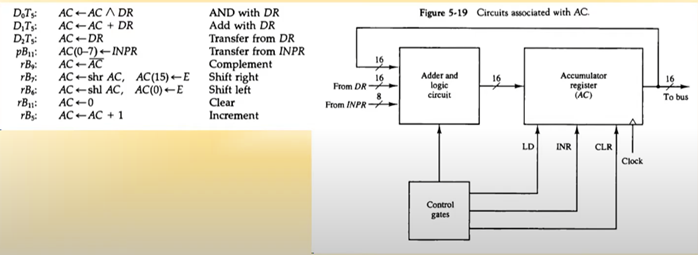

AC(Accumulater)레지스터 관련 회로

AC를 변경하는 경우 수집

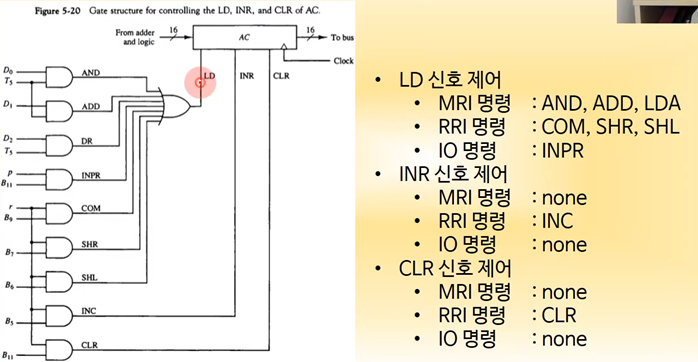

LD, CLR, INC을 제어하는 회로

r = D7, I =0, T3인 경우







즉 LD, INR, CLR는 명령어 제어 set을 보고 연결하면된다.
